Центробежные гигиенические насосы CTH Тапфло

Гигиенические насосы CTH

0 отзывов

Производитель

Tapflo

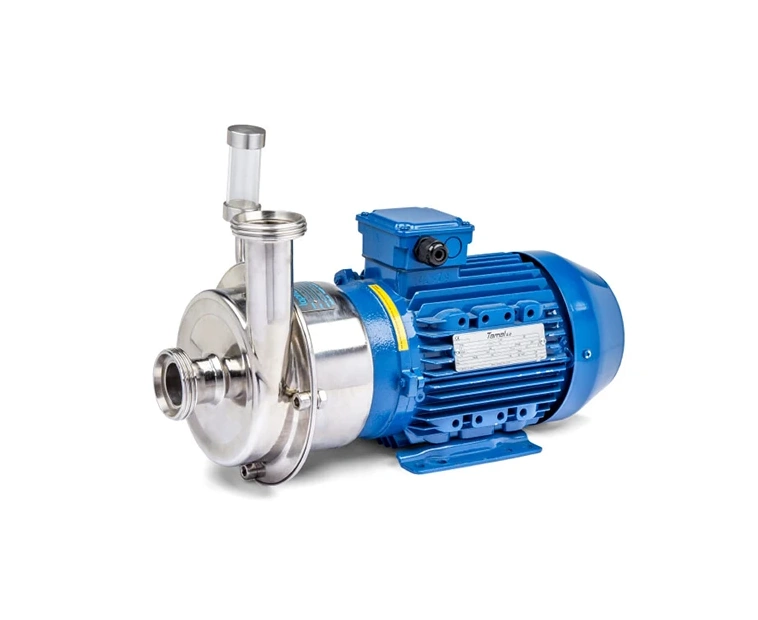

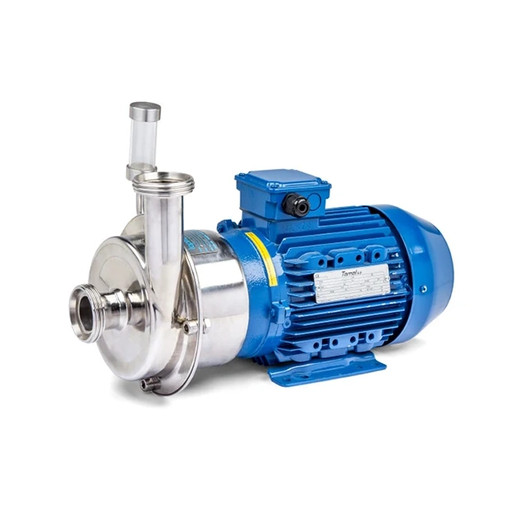

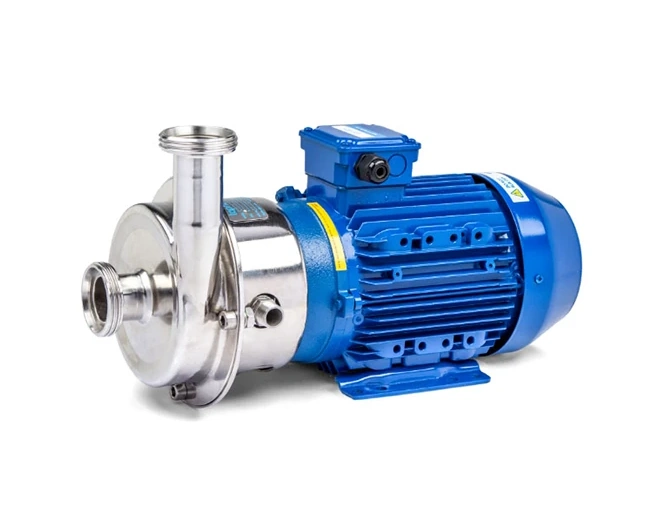

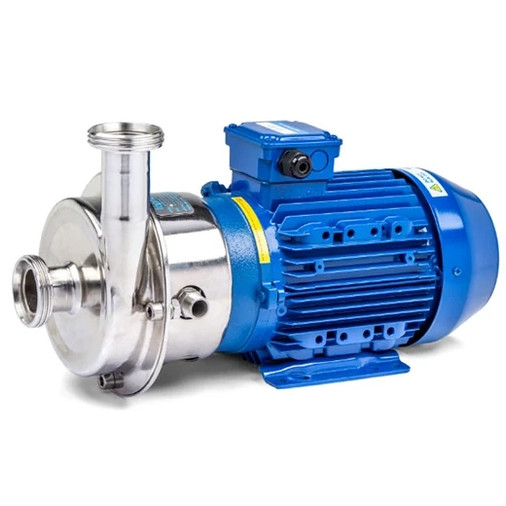

Центробежные гигиенические насосы Tapflo CTH — это одноступенчатые насосы из нержавеющей стали AISI 316L с электролитической полировкой для пищевой, фармацевтической и молочной промышленности. Соответствуют EHEDG и 3A стандартам гигиены.

Запросить стоимость

Характеристики

Описание
Характеристики
Доставка и оплата
Отзывы

Технические данные

Модель	Мощность двигателя KW	IEC Размер двигателя
CTH AA-03	0.37	71
CTH AA-05	0.55	71
CTH BB-07	0.75	80
CTH CC-15	1.5	90
CTH CC-22	2.2	90
CTH CE-22	2.2	90
CTH DD-40	4.0	112
CTH DF-40	4.0	112
CTH EF-55	5.5	132
CTH EG-55	5.5	132
CTH EF-75	7.5	132
CTH EG-75	7.5	132
CTH AA-024	0.25	71
CTH BB-054	0.55	80
CTH CC-114	1.1	90
CTH CE-114	1.1	90
CTH DD-224	2.2	100
CTH DF-224	2.2	100
CTH DG-224	2.2	100

Насосы CT представляют собой одноступенчатые центробежные насосы с открытым или полуоткрытым рабочим колесом. Они изготовлены из высококачественного и механически прочного материала - нержавеющей стали AISI 316L. Ассортимент насосов отвечает требованиям различных современных отраслей промышленности. При этом CT по-прежнему доступен по очень привлекательной цене.

Гигиеническая серия CTH поставляется с электрополированным корпусом насоса и внутренними частями. Эта серия предназначена для гигиенических задач в пищевой промышленности, производстве напитков и фармацевтической промышленности, где важными факторами являются чистота и дренажная способность.

Особенности и преимущества

Простой дизайн
Несколько частей
Открытое рабочее колесо
Высококачественные материалы
Несколько вариантов
Компактный дизайн

Высокая производительность
Конкурентная цена
Низкая стоимость обслуживания
Обращение с твердыми телами
Хорошее соотношение цена/качество
Широкий спектр приложений

Типичные области применения

Химия и фармацевтика
Транспортировка химикатов из резервуаров для хранения, контейнеров и ванн, например, при обезжиривании. Обращение с отходами производства.

Рестораны и бары
Передача различных ингредиентов и продуктов, таких как пищевое масло, ароматизаторы, алкоголь, молочные продукты и соки. Версия с рубашкой с подогревом предлагает дополнительные возможности, такие как перекачка маргарина и шоколада. Есть также много вспомогательных приложений, таких как перекачка чистящих жидкостей и воды.

ПРОИЗВОДИТЕЛЬНОСТЬ

Отслеживаемость материалов
EN 10204 Норма EN 10204 дает вам контрольный список и отслеживаемость материалов, используемых в оборудовании. 2.1 представляет собой общее заявление о соответствии спецификациям материалов, а 3.1 содержит конкретные записи на всем пути до партии сталелитейного завода (обычно только для металлов, контактирующих с продуктом).

Регламент ЕС 1935/2004
Этот регламент ЕС распространяется на все материалы, контактирующие с пищевыми продуктами, например, металлы, пластмассы и резиновые материалы. Он требует, чтобы эти материалы были безопасными, маркировались символом стакана и вилки, прослеживались по всей производственной цепочке (в соответствии с приведенным выше EN 10204) и производились в соответствии с надлежащей производственной практикой (GMP).

Соответствие требованиям CE
Изделие, классифицируемое как оборудование и имеющее маркировку CE, отвечает основным требованиям по охране труда и технике безопасности Директивы ЕС по машинному оборудованию 2006/42/EEC.

Директива ATEX 94/9/EC
Оборудование предназначено и одобрено для безопасной работы в потенциально взрывоопасных средах. Оборудование разделено на основные группы, категории, группы аппаратов и температурные классы, чтобы определить его пригодность для конкретной зоны.

Компания Tapflo предлагает своим клиентам модельный ряд универсальных гигиенических центробежных насосов для пищевой и фармацевтической промышленности.

Импеллер и корпус насоса изготовлены из электро полированной(<0.8 Ra) нержавеющей стали AISI 316L. Корпус насоса позволяет осуществлять дренаж, все эластомеры имеют пищевые сертификаты, как опции доступны рубашки обогрева насоса, гигиенический кожух двигателя, различные конфигурации уплотнений.

Разнообразие материалов механического уплотнения

Для стандартного одинарного механического уплотнения предусмотрен широкий ряд материалов изготовления, для пары трения- керамика, графит, SiC , для уплотнительных колец - EPDM, FKM или FEP.

Рабочее колесо открытого типа

Устойчиво к воздействию твердых частиц (максимальный размер 6 мм). Для более сложных условий работы предусмотрено рабочее колесо полуоткрытого типа.

Патрубки

Стандартные соединения для серии CTH - гигиенические резьбовые патрубки по DIN 11851. Кроме того, насос может поставляться с кламповыми (DIN или ISO) или резьбовыми (SMS или RJT) патрубками.

int ill CTI exploded view.en

Модельный ряд насосов:

С электродвигателем 2900 об/мин:
CTH AA-03   7 м3/ч, 10 м
CTH AA-05   12 м3/ч, 10 м
CTH BB-07   17 м3/ч, 11 м
CTH CC-15   19 м3/ч, 22 м
CTH CC-22   34 м3/ч, 22 м
CTH CE-22   20 м3/ч, 31 м
CTH DD-40   50 м3/ч, 22 м
CTH DF-40   28 м3/ч, 35 м
CTH EF-55   42 м3/ч, 35 м
CTH EG-55   30 м3/ч, 47 м
CTH EF-75   60 м3/ч, 35 м
CTH EG-75   35 м3/ч, 47 м

С электродвигателем 1450 об/мин:
CTH AA-024   7 м3/ч, 2.7 м
CTH BB-054   9 м3/ч, 2.8 м
CTH CC-114   18 м3/ч, 5.5 м
CTH CE-114   22 м3/ч, 7.7 м
CTH DD-224   25 м3/ч, 5.5 м
CTH DF-224   34 м3/ч, 8.7 м
CTH DG-224   42 м3/ч, 12.0 м

Рубашка обогрева

Обеспечивает надежную защиту механического уплотнения в ситуациях, связанных с риском затвердевания перекачиваемого продукта в области уплотнения. Кроме того, она используется для поддержания определенной постоянной температуры перекачиваемого продукта. В рубашке обогрева непрерывно циркулирует теплоноситель. Как правило, насосы с рубашкой обогрева используются для перекачивания шоколадной глазури, парафина, крахмала, глюкозного сиропа, маргарина и пищевого масла.

int ill CT lube seal.en

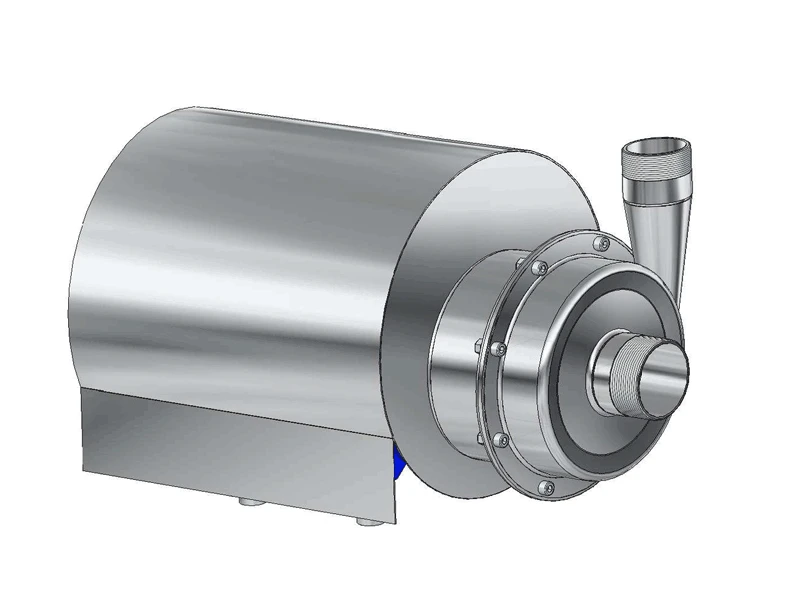

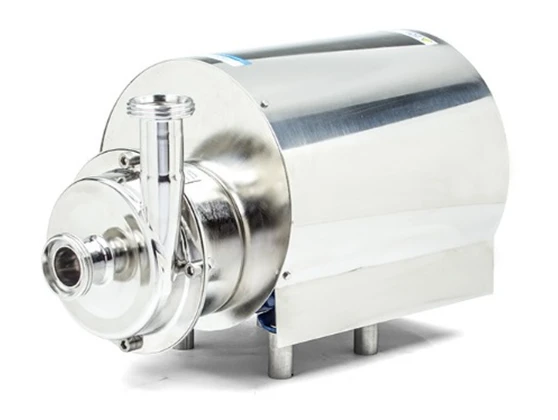

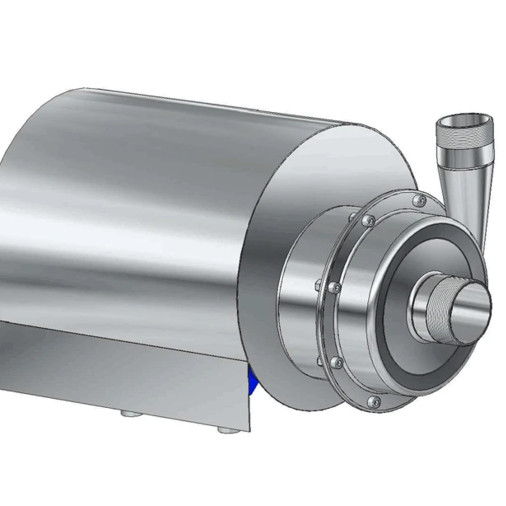

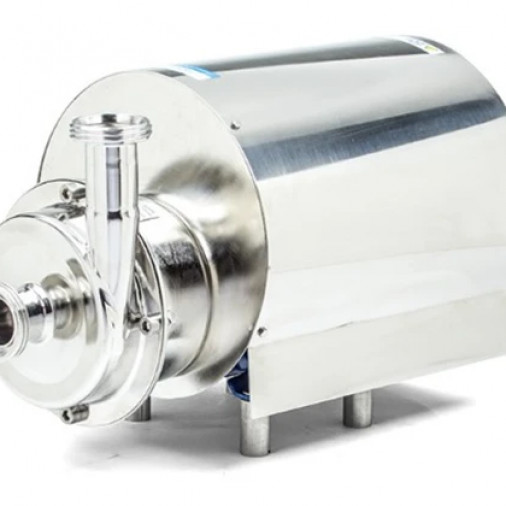

Гигиенический кожух

Гигиенический кожух электродвигателя из полированной стали марки AISI 316L , защищает двигатель от попадания на него влаги и пыли.

int ill CTH shroud.en

Дренаж корпуса насоса

Расположенное в самой нижней точке корпуса отверстие для дренажа обеспечивает необходимый для гигиенического применения полный дренаж корпуса насоса.

Удлиненный вал насоса

Прекрасное решение для перекачивания горячих продуктов, например таких как масло при температуре свыше 180°C. Насос с электродвигателем смонтированы на опорной раме, соединение насоса с двигателем осуществляется с помощью муфты.
