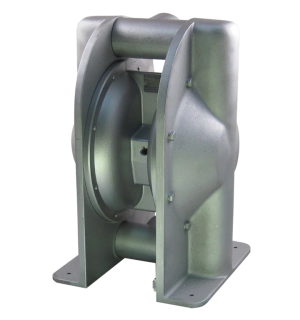

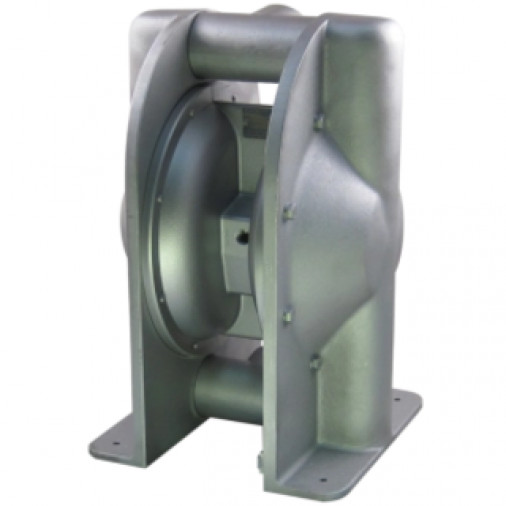

T420-2

Спецификации

• Максимальная производительность: 570 / 150
• Перекачиваемый объем за один цикл: 2300 / 140.3
• Макс. напорное давление: 8 / 116
• Макс. высота всасывания всухую: 4 / 13
• Макс. высота всасывания в залитом состоянии: 8 / 26
• Макс. размер твердых частиц в жидкости: 15 / 0.59
• Макс. температура с EPDM: 80 / 176
• Макс. рабочая температура с PTFE: 110 / 230
• Минимальная температура: -20 / -4
• Масса (алюминиевый насос): 34 / 75
• Масса (чугунный насос): 80 / 176
• Масса (нержавеющая сталь AISI316): 68 / 150

Размеры

• Размер A: 350
• Размер A2: 342
• Размер B2: 344
• Размер D: 537
• Размер D3: 529
• Размер E: 449
• Размер E2: 497
• Размер E3: 442
• Размер G: 35
• Размер H: 33
• Размер H2: 32
• Размер I: 48
• Размер I2: 45
• Размер J: 2”
• Размер J2: 1 1/2”
• Размер L: 1/2”
• Размер M: 57
• Размер M2: 90
• Размер N: 274
• Размер N2: 266
• Размер P: 60
• Размер P2: 183
• Размер R: 0
• Размер S: 42
• Размер ØK: 8.5

Материалы корпуса

• Корпус насоса: Алюминий, чугун или нержавеющая сталь AISI 316L
• Центральный блок: Алюминий (по умолчанию), чугун, или PP
• Мембраны: NBR, PTFE, PTFE 1705B, EPDM
• Шарики клапана: NBR, PTFE, AISI 316L, EPDM, полиуретан, керамика
• Воздушный клапан: Латунь/NBR (по умолчанию), AISI 316L/FKM, PET/NBR (для TX820)
• Уплотнения: EPDM, NBR, FKM
• Крепеж корпуса: Сталь (для алюминия и чугуна), AISI 304 (для нержавеющей стали)
• Шток мембран: Нержавеющая сталь AISI 304

Кривые рабочих характеристик

Приложения

• Чертёж TX420 alu и чугунного насоса
• Чертёж T420 S из нержавеющей стали
• Брошюра: Пневмоприводные мембранные насосы
• Руководство по эксплуатации
