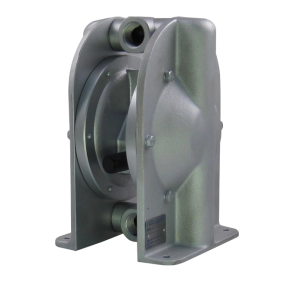

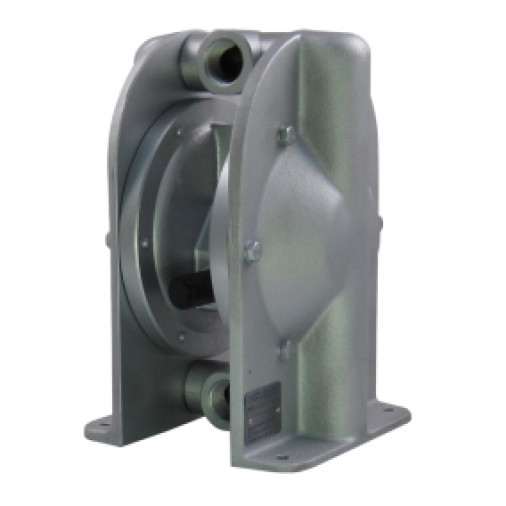

T70-3/4

Спецификации

• Максимальная производительность: 78 / 20
• Перекачиваемый объем за один цикл: 87.5 / 5.34
• Макс. напорное давление: 8 / 116
• Макс. высота всасывания всухую: 3 / 9.8
• Макс. высота всасывания в залитом состоянии: 8 / 26
• Макс. размер твердых частиц в жидкости: 4 / 0.16
• Макс. температура с EPDM: 80 / 176
• Макс. рабочая температура с PTFE: 110 / 230
• Минимальная температура: -20 / -4
• Масса (алюминиевый насос): 5 / 11
• Масса (чугунный насос): 10 / 22
• Масса (нержавеющая сталь AISI316): 7 / 15

Размеры

• Размер A: 150
• Размер B: 168
• Размер B2: 156
• Размер D: 229
• Размер D2: 249
• Размер D3: 229
• Размер E: 190
• Размер E2: 210
• Размер E3: 192
• Размер F: 20
• Размер G: 17
• Размер H: 19
• Размер H2: 13
• Размер I: 20
• Размер I2: 19
• Размер J: 3/4”
• Размер J2: 1/2”
• Размер L: 1/4”
• Размер M: 29
• Размер M2: 40
• Размер N: 115
• Размер N2: 115
• Размер P: 47
• Размер P2: 80
• Размер R: 15°
• Размер S: 21.2
• Размер ØK: 8.5
• Размер ØT: 30
• Размер U: 1270*
• Размер V: 360

Материалы корпуса

• Корпус насоса: алюминий, чугун, AISI 316
• Центральный блок: алюминий, чугун, AISI 316
• Мембраны: NBR, PTFE, PTFE 1705B или EPDM
• Шарики клапана: NBR, PTFE, AISI 316L, EPDM, полиуретан, керамика
• Воздушный клапан: Латунь / NBR (стандарт), AISI 316L / FKM, PET / NBR (для TX820)
• Уплотнения: EPDM, NBR или FKM
• Крепеж корпуса: Сталь (для алюминия и чугуна), нерж. сталь AISI 304 (для AISI 316)
• Шток мембран: Нерж. сталь AISI 304

Кривые рабочих характеристик

Приложения

• TX70 alu и чугунный насос – чертёж
• T70 S из нержавеющей стали – чертёж
• Брошюра: Пневмоприводные мембранные насосы
• Руководство по эксплуатации
