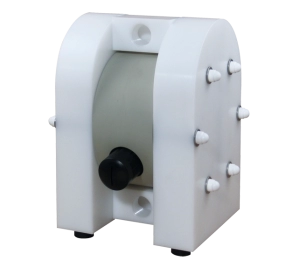

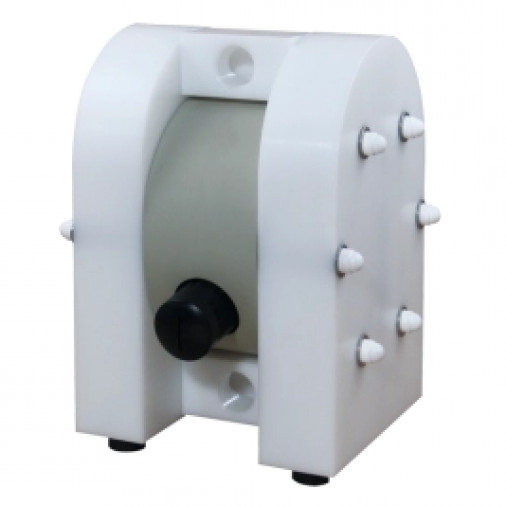

Мембранный насос TR9 (1/4")
Материал корпуса: ПЭ, ПТФЭ
Максимальная производительность: 11 л/мин
Объем за цикл: 0,014 л
Максимальное давление нагнетания: 7 бар
Максимальная высота всасывания (сухой насос): 1 м
Максимальная высота всасывания (залитая полость): 3 м
Максимальный размер частиц: 2 мм
Максимальная температура: 110 °C
Минимальная температура: -20 °C
Входное/выходное соединение: 1/4" BSP (или NPT)
Вход для сжатого воздуха: 1/8" BSP
Вес (ПЭ): 0,7 кг
Вес (ПТФЭ): 1 кг
Спецификации TR9 – 1/4"
| Максимальная производительность | 11 / 2.9 |
|---|---|
| Перекачиваемый объем за один цикл | 13 / 0.80 |
| Макс.напорное давление | 8 / 116 |
| Макс.высота всасывания всухую | 1 / 3 |
| Макс.высота всасывания в залитом состоянии | 8 / 26 |
| Макс.размер твердых частиц в жидкости | 2 / 0.08 |
| Макс.температура с EPDM | 70 / 158 |
| Макс.рабочая температура для насоса из PTFE | 100 / 212 |
| Минимальная температура | -20 / -4 |
| Масса (стандартный насос из PE) | 1 / 2.2 |
| Масса (стандартный насос из PTFE) | 1.5 / 3.3 |
Размеры TR9 – 1/4"
| Размер А | 70 |
|---|---|
| Размер B | 94 |
| Размер B4 | 134 |
| Размер С | 115 |
| Размер D | 123 |
| Размер E | 92 |
| Размер F | 8 |
| Размер G | 9 |
| Размер H | 10 |
| Размер I | 12 |
| Размер J | 1/4” |
| Размер J2 | 1/4” |
| Размер K | M4x20 |
| Размер L | 1/8” |
| Размер M | 15 |
| Размер N | 58 |
| Размер P | 35 |
| Размер R | 0° |
| Размер S | 13 |
Материалы корпуса TR9 – 1/4"
| Корпус насоса | PE или PTFE |
|---|---|
| Центральный блок | PP |
| Мембраны | PTFE, FKM |
| Воздушный клапан | Латунь (стандарт), нерж.сталь AISI 316L, PET с NBR (стандарт), о-ринги EPDM или FKM |
| Уплотнения | FEP/FKM (стандарт для насосов с PTFE мембранами), EPDM, NBR или FKM |
| Винты для корпуса | Нержавеющая сталь AISI 304 |
| Мембранный клапан | Нержавеющая сталь AISI 304 |
Кривые рабочих характеристик
