Характеристики
- Максимальная производительность: 78 л/мин.
- Максимальное рабочее давление воздуха: 8 бар.
- Подключение жидкости: 3/4".
- Подключение воздуха: 1/4".
- Максимальный размер твёрдых частиц: до 4 мм.
- Масса: около 5 кг для алюминиевого исполнения.
- Габариты: 150 × 168 × 229 мм.
- Температура эксплуатации: до 80 °C с мембранами EPDM/NBR и до 110 °C с мембранами PTFE.
Идентификация |
|
|
Номер модели |
TX70 XTTS |
|
Описание |
3/4” мембранный пневматический насос из алюминия с покрытием PTFE |
|
Серийный номер |
|
Материалы и спецификации |
||
|
Описание детали и номер детали |
Описание материала |
|
|
Боковины (поз. 11) из |
алюминия с тефлоновым покрытием |
|
|
Входы/выпускные патрубки (поз. 13) |
Диафрагмы AISI 316L |
|
|
(поз. 15) |
Шарики клапанов из ПТФЭ TFM |
|
|
(поз. 23) |
Седла клапанов AISI 316L |
|
|
(поз. 12, не смачивается) |
Алюминий |
|
|
Воздушный клапан (поз. 61, не смачивается) |
Латунь/NBR |
|
|
Боковины (поз. 11) |
Алюминий с тефлоновым покрытием |
|
|
|
|
|
Общие характеристики |
||
|
Впускной патрубок |
G 3/4” (разъем) |
|
|
Нагнетательный патрубок |
G 3/4” (разъем) |
|
|
Воздушное соединение |
G ¼” (разъем) |
|
|
Максимальное давление нагнетания |
8 бар |
|
|
Максимальное давление воздуха |
8 бар |
|
|
Диапазон температур |
-15 °C .... +110°C |
|
|
Сертификация ТР ТС 012/2011 |
Да |
|
Описание

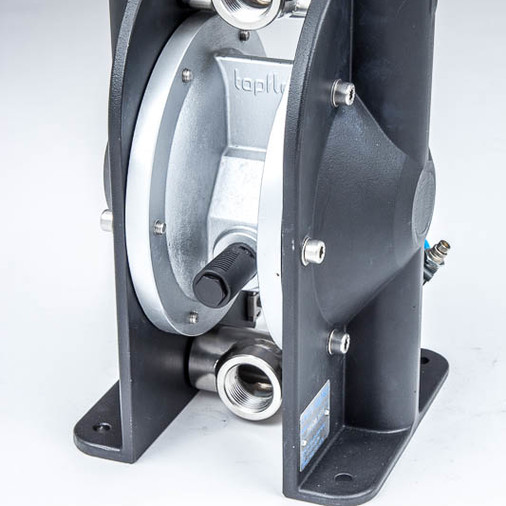

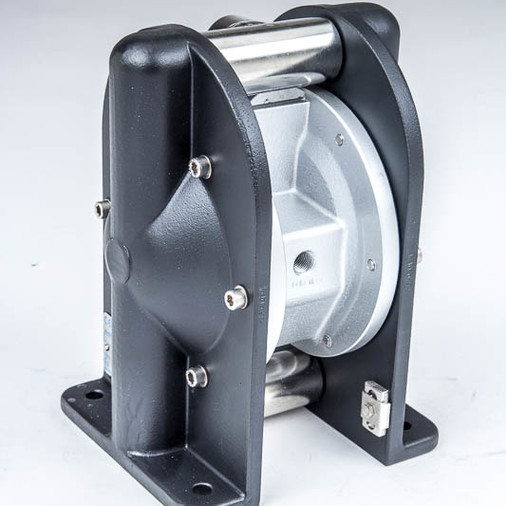

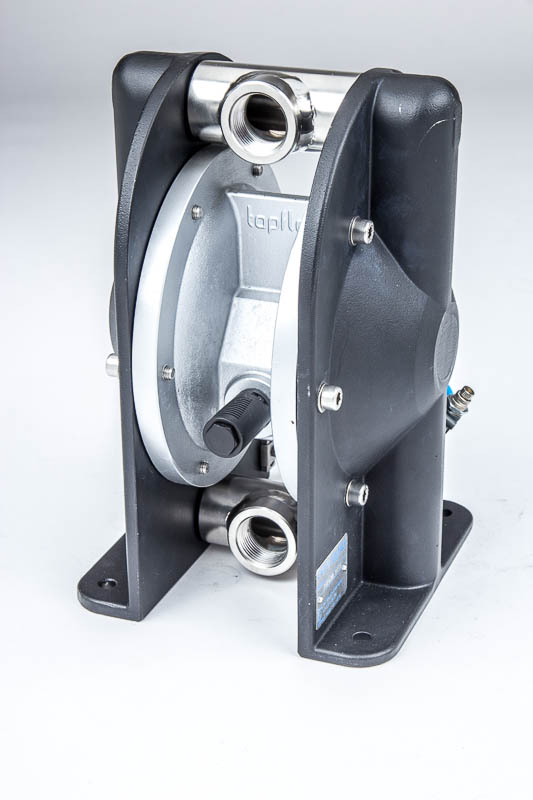

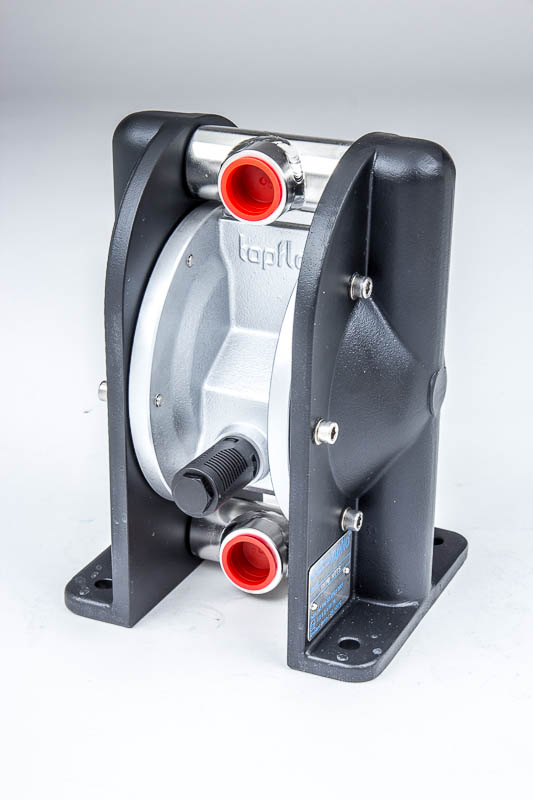

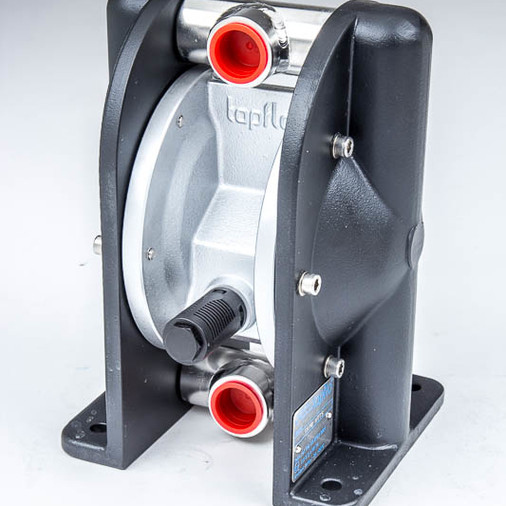

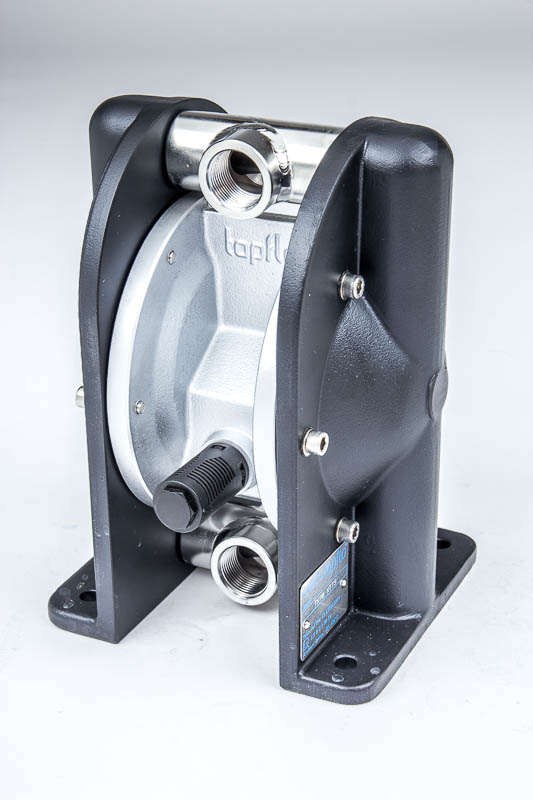

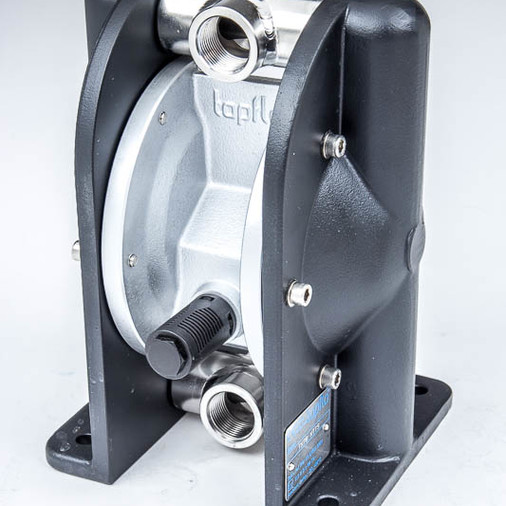

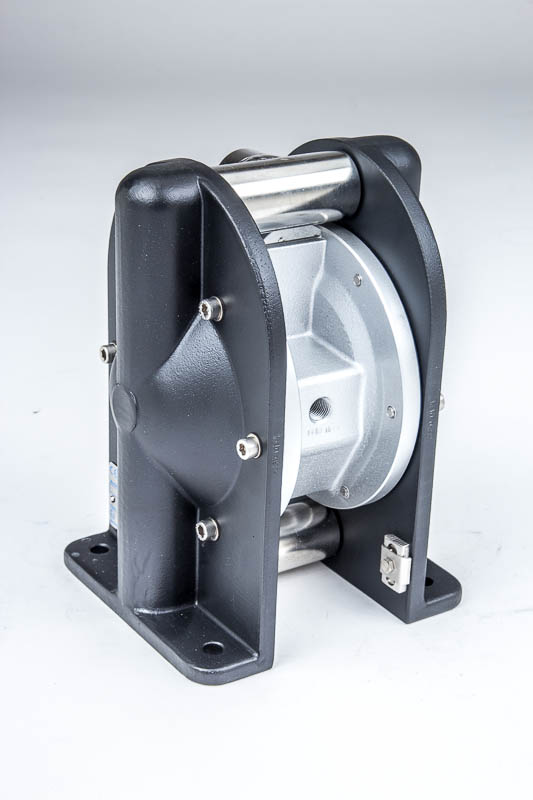

Насос TX70 XTTS представляет собой компактный пневматический мембранный насос, рассчитанный на стабильную перекачку жидкостей в промышленной среде. Конструкция позволяет работать с нейтральными, вязкими и загрязнёнными средами, а также с жидкостями, содержащими твёрдые фрагменты и абразивные включения.
Для этой серии характерны разные исполнения по материалам корпуса, мембран и клапанов, поэтому конкретные свойства TX70 XTTS зависят от кода комплектации. В серии Tapflo TX70/T70 доступны варианты из алюминия, чугуна и нержавеющей стали, а также исполнения с PTFE и EPDM/NBR для разных химических условий.
Применение
- Перекачка химических реагентов.
- Подача густых и вязких жидкостей.
- Работа с жидкостями, содержащими включения.
- Производственные линии, дозирование и перекачка в технологических процессах.
- Сферы, где требуется взрывозащищённое исполнение.
Документация
|
Производительность
|
78 л/мин. |
|
Максимальное давление
|
8 бар. |
|
Размер твердых частиц
|
до 4 мм. |
